PA5000H功率分析仪

PA5000H功率分析仪

品牌:ZLG致远

PA5000H功率分析仪采用了高稳定度温度补偿的100MHz同步时钟,避免了温漂带来的测量误差,使每个通道的相位误差都在10ns以内,保证了有功功率及功率因数测量精度。
PA5000H功率分析仪带宽高达5M、采样率可达2MS/s,可以测量高达500次谐波,并有多种组合显示方式能同时显示各次谐波含量,用户可在菜单中打开“前十大谐波功能”查看所有谐波中能量最高的前十大谐波。不仅如此,为了方便用户进行更细致的分析,我们加入了FFT模式谐波分析功能,用户可以查看每一个频点的数值,并查看每

在线咨询:18918666009

                                               颠覆传统的企业级功率分析仪

                                           企业研发测试无与伦比


                 1500V(峰值因数1.33),7通道直接测量

PA5000H功率分析仪采用了高稳定度温度补偿的100MHz同步时钟,避免了温漂带来的测量误差,使每个通道的相位误差都在10ns以内,保证了有功功率及功率因数测量精度。




                  500次谐波测量

PA5000H功率分析仪带宽高达5M、采样率可达2MS/s,可以测量高达500次谐波,并有多种组合显示方式能同时显示各次谐波含量,用户可在菜单中打开“前十大谐波功能”查看所有谐波中能量最高的前十大谐波。不仅如此,为了方便用户进行更细致的分析,我们加入了FFT模式谐波分析功能,用户可以查看每一个频点的数值,并查看每次间谐波的数据。




                双PLL源倍频技术

PA功率分析仪通过引入PLL硬件电路,使采样频率和信号频率同步,以获得准确的谐波测量结果。并且此功能在PA8000与PA5000H功率分析仪上做出了升级,支持双PLL源,用户可为不同的测量通道选择不同的PLL源,便于同时对输入、输出信号的谐波进行对比分析。



                 多电机测试

PA5000H功率分析仪可在7张功率板卡中任选一张或几张升级为电机测试板卡(PA8000、PA5000H均可以选择多路电机板卡),功率板卡配合电机板卡可以同时对电动汽车内部的变速箱(变频器)和电机进行联调测试,用户将可以更加准确的同时测量电机系统的整体性能。





                 双矢量图分析

PA5000H功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图,可对输入、输出各相间的相角关系进行分析,准确评估出输入信号对输出信号的角差影响。(所有型号均能满足)



                  60G 数据存储与优秀的数据格式分析

PA5000H功率分析仪拥有高达60G的固态硬盘可以海量存储数据,用户更可以直接连接U盘将想要的数据全部储存,PAD与CSV格式多样支持、存储时间随意控制,让存储再也不是难题。



                  行业应用


















  PA8000 PA6000H PA5000H PA2000mini
基本功率精度 0.01%读数+0.03%量程 0.01%读数+0.03%量程 0.05%读数+0.05%量程 0.05%读数+0.05%量程
带宽 DC,0.1Hz~5MHz 0.1Hz~2MHz DC,0.1Hz~5MHz DC,0.1Hz~500KHz
分采样率 2MS/s 2MS/s 2MS/s 500KS/s
输入单元数 7通道
其中可任意选配电机板卡
7通道
其中可任意选配电机板卡
7通道
其中可任意选配电机板卡
4通道功率卡+1通道电机卡
电压量程 1.5V、3V、6V、
10V、15V、30V、
60V、100V、150V、
300V、600V、1000V、1500V(峰值因数1.33)
1.5V、3V、6V、
10V、15V、30V、
60V、100V、150V、
300V、600V、1000V、1500V(峰值因数1.33)
1.5V、3V、6V、
10V、15V、30V、
60V、100V、150V、
300V、600V、1000V、1500V(峰值因数1.33)
300mV、1V、3V、
10V、30V、100V、
300V、600V、1000V、1500V(峰值因数1.33)






5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A 5A:10mA、30mA、100mA、300mA、1A、3A、5A
50A:1A、2A、5A、10A、20A、50A 50A:1A、2A、5A、10A、20A、50A 50A:1A、2A、5A、10A、20A、50A






50mV、100mV、200mV、500mV、1V、2V、5V、10V 50mV、100mV、200mV、500mV、1V、2V、5V、10V 50mV、100mV、200mV、500mV、1V、2V、5V、10V 30mV、100mV、300mV、1V、3V、10V
电压输入阻抗 输入电阻:2MΩ
输入电容:10pF
输入电阻:5MΩ
输入电容:10pF
输入电阻:2MΩ
输入电容:10pF
输入电阻:5MΩ
输入电容:5pF
电流输入阻抗 5A:输入电阻:100mΩ
输入电感:0.07μH
5A:输入电阻:100mΩ
输入电感:0.07μH
5A:输入电阻:100mΩ
输入电感:0.07μH
5A:输入电阻:100mΩ
输入电感:0.07μH
50A:输入电阻:5mΩ
输入电感:0.07μH
50A:输入电阻:5mΩ
输入电感:0.07μH
50A:输入电阻:5mΩ
输入电感:0.07μH
电压、电流精度保证范围 1%-130% 1%-130% 1%-130% 1%-130%
谐波测量 500次 500次 500次 256次
多电机板卡支持 支持 支持 支持 不支持
显示器 12.1寸彩色液晶 12.1寸彩色液晶 12.1寸彩色液晶 9寸彩色液晶
数据更新率 1ms、10ms、50ms、100ms、200ms、500ms、1s、 2s、5s、10s、20s、自定义。 10ms、50ms、100ms、250ms、500ms、1s、 2s、5s、10s、20s、自定义。 10ms、50ms、100ms、200ms、500ms、1s、 2s、5s、10s、20s、自定义。 50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s
接口 GPIB、1000Mbit LAN、RS-232、USB2.0 High Speed Device、USB2.0 High Speed Host、U盘 GPIB、1000Mbit LAN、RS-232、USB2.0 High Speed Device、USB2.0 High Speed Host、U盘 GPIB、1000Mbit LAN、RS-232、USB2.0 High Speed Device、USB2.0 High Speed Host、U盘 GPIB、1000Mbit LAN、RS-232、USB2.0 High Speed Device、USB2.0 High Speed Host、U盘
标配件(标配)
配件名称 描述
国际电源线 供电使用
产品售后服务承诺书 服务承诺书
产品校准证书 校准证书
产品入门手册 入门手册
光盘 产品相关电子版资料
合格证 合格证
干燥剂 干燥剂











测试连接头(选配)
TA1000 TA1001 TA1006R TA1006B TA1002R
MC
Φ6mm 香蕉插头,带有卡扣锁紧装置和压接端
MC
减径插头,由一个带锁紧装置的Φ6mm 插头和一个Φ4mm安全型插座组成
长丰
4mm母头转4mm母头,红色(PAmini专用 )
长丰
4mm母头转5mm母头,黑色(PAmini专用 )
MC
大号鳄鱼夹,Φ4mm安全型插座。额定电压1000V,最大电流32A,红色
测试连接头(选配)
TA1002B TA1003R TA1003B TA1004 TA1005
MC
大号鳄鱼夹,Φ4mm安全型插座。额定电压1000V,最大电流32A,黑色
MC
Φ4mm安全插头,可堆叠,可通过螺丝连接测试导线。额定电压1000V,红色
MC
Φ4mm安全插头,可堆叠,可通过螺丝连接测试导线。额定电压1001V,黑色
MC
安全BNC公头香蕉插座转换头,具有Φ4mm安全型插座。额定电压1000V
MC
安全BNC母头香蕉插座转换头,具有Φ4mm安全型插座。额定电压1000V
测试连接头(选配)
TL1000R TL1000B TL1001 TL1003 TL1002R
ZLG
安全测试导线。φ4mm,安全香蕉插头。
安全等级:600 V, CAT III ~1000 V, CAT II / 32 A ,测试线长1.5m,红色
ZLG
安全测试导线。φ4mm,安全香蕉插头。
安全等级:600 V, CAT III ~1000 V, CAT II / 32 A ,测试线长1.5m,黑色
MC
电机测试线。
安全等级:600 V, CAT II (300 V, CAT III) ,测试线长0.65m
长丰
PAmini系列电流测试线。
CF-732863,硅胶,蓝色,长度1.5m(PAmini专用)
大电流安全测试导线,
最大电流60A,标配2米,红色,可根据用户需求定制长度
测试连接头(选配)
TL1002G TL1002Y TL1004 TL1000G TL1000Blue
大电流安全测试导线,最大电流60A,标配2米,蓝绿色,可根据用户需求定制长度 大电流安全测试导线,最大电流60A,标配2米,黄色,可根据用户需求定制长度 长丰
安全测试导线。
TL1004 φ4mm,安全香蕉插头,红黑黄绿四条,L=1500mm
ZLG
安全测试导线。
φ4mm,安全香蕉插头。安全等级:600 V, CAT III ~1000 V, CAT II / 32 A ,测试线长1.5m,绿色
ZLG
安全测试导线。
φ4mm,安全香蕉插头。安全等级:600 V, CAT III ~1000 V, CAT II / 32 A ,测试线长1.5m,蓝色
LEM高精度电流传感器(0.05%级别)
IT 60-S
交直流传感器
IT 200-S
交直流传感器
IT 400-S
交直流传感器
IT 700-S
交直流传感器
IT 1000-S/SP1
交直流传感器
DB9接口
LEM
直流:0-60A
交流:60A peak
精度:±(0.05% of rdg + 30uA)
测量带宽:DC-800KHz
变比:1:600
DB9接口
LEM
直流:0-200A
交流:200A peak
精度:±(0.05% of rdg + 30uA)
测量带宽:DC-500KHz
变比:1:1000
DB9接口
LEM
直流:0-400A
交流:282Arms
精度:±(0.05% of rdg + 30uA)
测量带宽:DC-500KHz
变比:1:1200
DB9接口
LEM
直流:0-700A
交流:495Arms
精度:±(0.05% of rdg + 30uA)
测量带宽:DC-100KHz
变比:1:1750
DB9接口
LEM
直流:0-1000A,交流:707Arms
精度:±(0.05% of rdg + 30uA)
测量带宽:DC-500KHz
变比:1:1000
LEM低精度电流传感器(0.5%级别)
LF 205-S/SP3
交直流传感器
LF 205-S
交直流传感器
LF 505-S
交直流传感器
LF 1005-S
交直流传感器
3PIN接口
LEM
电流:100Arms(DC/AC)
精度:±0.5%
测量带宽:DC-100KHz
变比:1:1000
3PIN接口
LEM
电流:200Arms(DC/AC)
精度:±0.5%
测量带宽:DC-100KHz
变比:1:2000
3PIN接口
LEM
电流:500Arms(DC/AC)
精度:±0.6%
测量带宽:DC-100KHz
变比:1:5000
3PIN接口
LEM
电流:1000Arms
精度:±0.4%
测量带宽:DC-150KHz
变比:1:5000
法国CA电流钳 ZLG致远电子电流钳/电流环
C117
交流电流钳
D36N
交流电流钳
PAC22
交直流电流钳
CTS500
交流电流钳
CTS5
交流电流钳
CTS6000
交流电流钳
YX-CTS200
电流互感器
φ4mm香蕉插头
CA
电流:1000Arms,交流
精度:0.3%
测量带宽:30 Hz ≤ f ≤ 5 KHz
变比:1mV/A
φ4mm香蕉母座
电流:3000Arms,交流
精度:0.5%
测量带宽:30 Hz ≤ f ≤ 5 KHz
变比:1mA/A
BNC接口
电流:1400A,
精度:1.5%、2%
测量带宽:DC-10KHz
变比:10mV/A、1mV/A
BNC接口
电流:500A AC
幅值精度:±0.3% rdg
带宽:45Hz-5kHz
变比:1mV AC/A
BNC接口
电流:0.5A-50A,交流精度:±0.3%rdg
测量带宽:45Hz~5kHz
变比:10mV/A
BNC接口
交流:6000A rms
精度:±1.0%
带宽:10Hz≤f≤20kHz
变比:50mV/A、5mV/A、0.5mV/A
BNC接口
电流:200A rms
幅值精度:±0.3% rdg
变比:1mV AC/A 、10mV AC/A
LEM传感器电源套件
TP1001 TP1003 TP2001 TP2003
单相DB9接口电源套件
输入电压100-240V,输出电压±15V,DB9接口转TA1003接口和±15V DC电源,电源测试线长5m。仅有一相。一般配套高精度LEM传感器使用。
三相DB9接口电源套件
输入电压100-240V,输出电压±15V,DB9接口转TA1003接口和±15V DC电源,电源测试线长5m。共三相。一般配套高精度LEM传感器使用。
单相三PIN接口电源套件
输入电压100-240V,输出电压±15V,3PIN接口转TA1003接口和±15V DC电源,电源测试线长5m。仅有一相。一般配套低精度LEM传感器使用。
三相三PIN接口电源套件
输入电压100-240V,输出电压±15V,3PIN接口转TA1003接口和±15V DC电源,电源测试线长5m。共三相。一般配套低精度LEM传感器使用。
测量导线盒
ZWA330 ZWA340
ZWA330接线适配器适用于无中性线的三相设备电压测量,内部为3V3A接法,满足CATⅡ标准 ZWA340接线适配器适用于有中性线的三相设备电压测量,内部为3P4W接法,满足CATⅡ标准

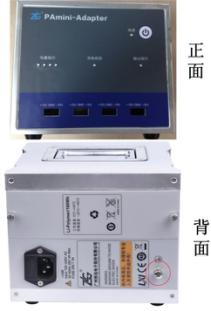

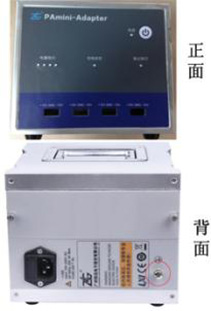

PAmini电源适配器
PAmini-Adapter PAmini-Adapter-B
为Pamini-Battery电池充电,为LEM等传感器提供±15V/2A的电源,不带电池 为Pamini-Battery电池充电,为LEM等传感器提供±15V/2A的电源,带电池
功率分析仪电流传感器配件
PATV-33
高精度外置分流器
高精度外置分流器,是将电流信号转换为电压信号,阻值在3.3Ω左右(每个实物对应实测值),最大允许输入电流300mA
